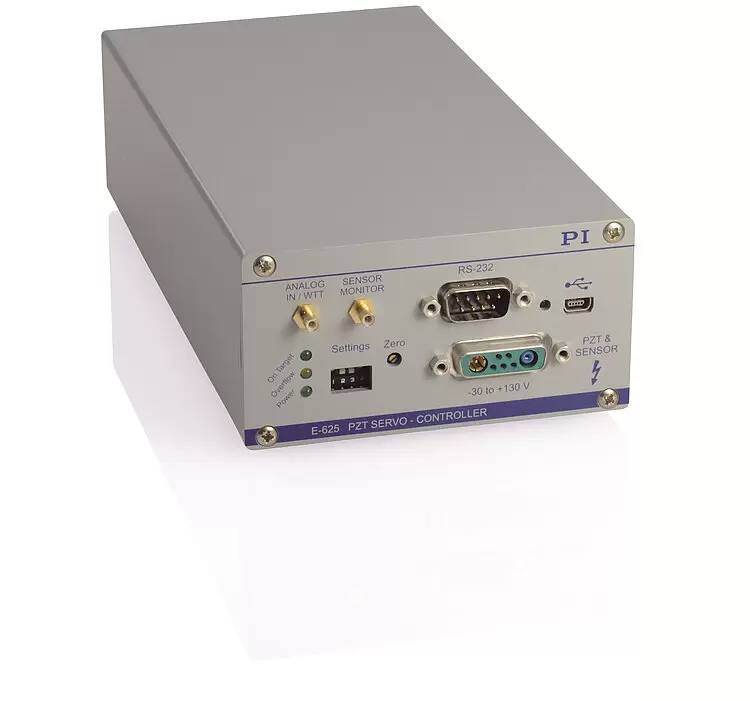

E-625 压电伺服控制器

台式设备,单通道,用于电容式或应变片传感器,快速USB接口

E-625 压电伺服控制器
产品描述 规格 下载 报价/订购
  • 集成式24位USB接口
  • 网络能力高达12个通道
  • 峰值电流120 毫安
  • 用于应变片传感器和电容式传感器的位置控制
  • 陷波滤波器可实现更高带宽
  • 额外的宽带模拟接口

描述

带位置控制的压电陶瓷伺服控制器

用于电容传感器(E-625.CR和E-625.C0)或应变片传感器(E-625.SR和E-625.S0)的单通道压电伺服控制器。用于在E-625.SR和.S0中进行应变片传感器评估的集成式传感器模块。用于限制输出电压、陷波滤波器和伺服回路的转换速度的集成式伺服控制器模块。

功能和接口

带E-816计算机接口子模块的E-625.CR和E-625.SR型号具有附加功能:

  • 多轴网络:数个E-625可通过单个接口进行控制。一根专用网络电缆在单个控制器之间建立通信。
  • 波形记忆:用户可在内部表格中存储任意函数值,并通过触发进行输出, 从而轻松可靠地重复控制运动轨迹。
  • 通用指令集 (GCS):纳米及微定位系统的统一控制采用PI的通用指令集。GCS使得控制不受硬件的影响,所以不同的定位系统可集中控制,或者新系统仅需进行少量编程工作即可使用。



规格

数据表

数据表E-625

版本/日期
2019-01-30
版本/日期
2019-01-30
版本/日期
2019-02-11
版本/日期
2019-07-18
文件语言
pdf - 356 KB
pdf - 357 KB
pdf - 766 KB
pdf - 790 KB

下载

数据表

数据表

数据表E-625

版本/日期
2019-01-30
版本/日期
2019-01-30
版本/日期
2019-02-11
版本/日期
2019-07-18
文件语言
pdf - 356 KB
pdf - 357 KB
pdf - 766 KB
pdf - 790 KB

文件

文件

Short Instruction PZ300

Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx
版本/日期
1.0.0 2020/08
版本/日期
1.0.0 2020/08
文件语言
pdf - 1 MB
pdf - 1 MB
文件

Technical Note A000T0074

Guide to Grounding and Shielding
版本/日期
2018-11-22
版本/日期
2018-11-22
文件语言
Request download link
文件

用户使用手册PZ117

E-801传感器子模块
版本/日期
2010-11-22
文件语言 English
Request download link
文件

用户使用手册PZ113

E-802.50、.51、.52、.55(旧版本)伺服控制器子模块
版本/日期
2004-09-16
文件语言 English
Request download link
文件

用户使用手册PZ184

E-802.56伺服控制器子模块
版本/日期
2006-10-26
文件语言 English
Request download link
文件

用户使用手册PZ150

E-802.55,伺服控制器子模块,ADC或更高版本
版本/日期
2013-11-08
版本/日期
2013-11-08
文件语言
Request download link
文件

用户使用手册PZ166

用于电容传感器的E-625.CR、E-625.C0压电伺服控制器
版本/日期
2013-06-20
版本/日期
2013-06-20
文件语言
Request download link
文件

用户使用手册PZ167

用于应变计传感器的E-625.SR、E-625.S0压电伺服控制器
版本/日期
1.7.0 2013-06-20
版本/日期
1.7.0 2013-06-20
文件语言
Request download link
文件

用户使用手册PZ116

E-816 Computer Interface and Command Interpreter Submodule
版本/日期
2009-04-24
文件语言 English
Request download link
文件

Software Manual PZ120

E-816 GCS DLL
版本/日期
2009-03-25
文件语言 English
Request download link
文件

软件使用手册PZ121

用于E-816计算机接口和指令解释器模块的GCS LabVIEW驱动程序设置
版本/日期
2007-06-28
文件语言 English
Request download link

常规软件文档

常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
版本/日期
2020-05-20
文件语言
Request download link
常规软件文档

软件使用手册SM146

GCS阵列数据格式
版本/日期
1.2.1
文件语言 English
Request download link
常规软件文档

软件使用手册SM148

PIMikroMove
版本/日期
2.14.0 2020-01-30
文件语言 English
Request download link
常规软件文档

软件使用手册SM154

驱动程序集用合并工具,用于NI LabVIEW软件
版本/日期
6.18.0 2018-10-16
文件语言 English
Request download link
常规软件文档

软件使用手册PZ181

用于具有模拟输入控制器的GCS LabView驱动程序设置
版本/日期
6.3.1
文件语言 English
Request download link

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
