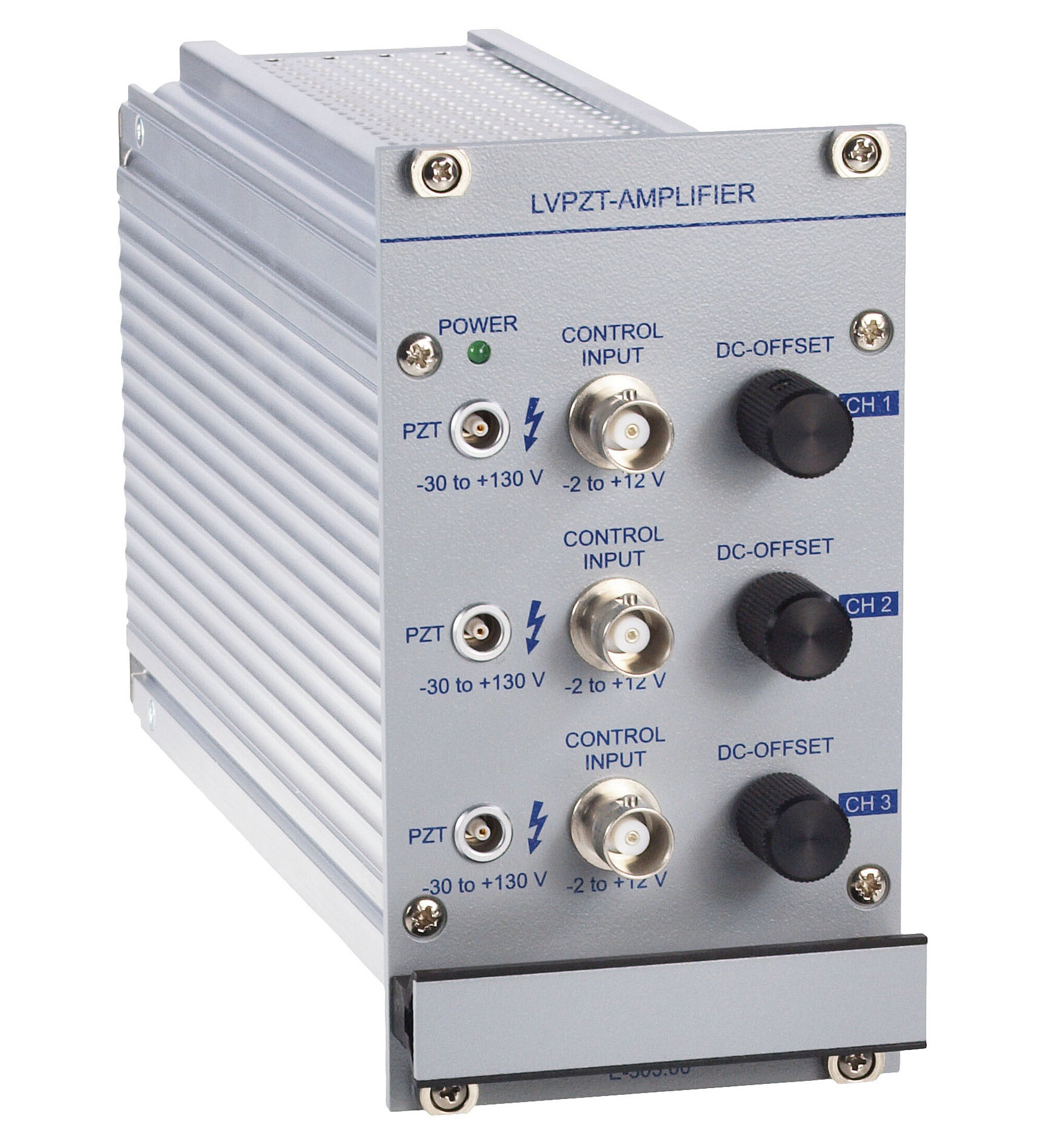

E-503 压电放大器模块

用于三通道，E-500压电陶瓷控制器系统

用于E-500压电陶瓷系统的插入式模块
峰值电流3×140毫安
输出电压范围-30至130伏
位置控制（可选）
计算机接口和显示模块

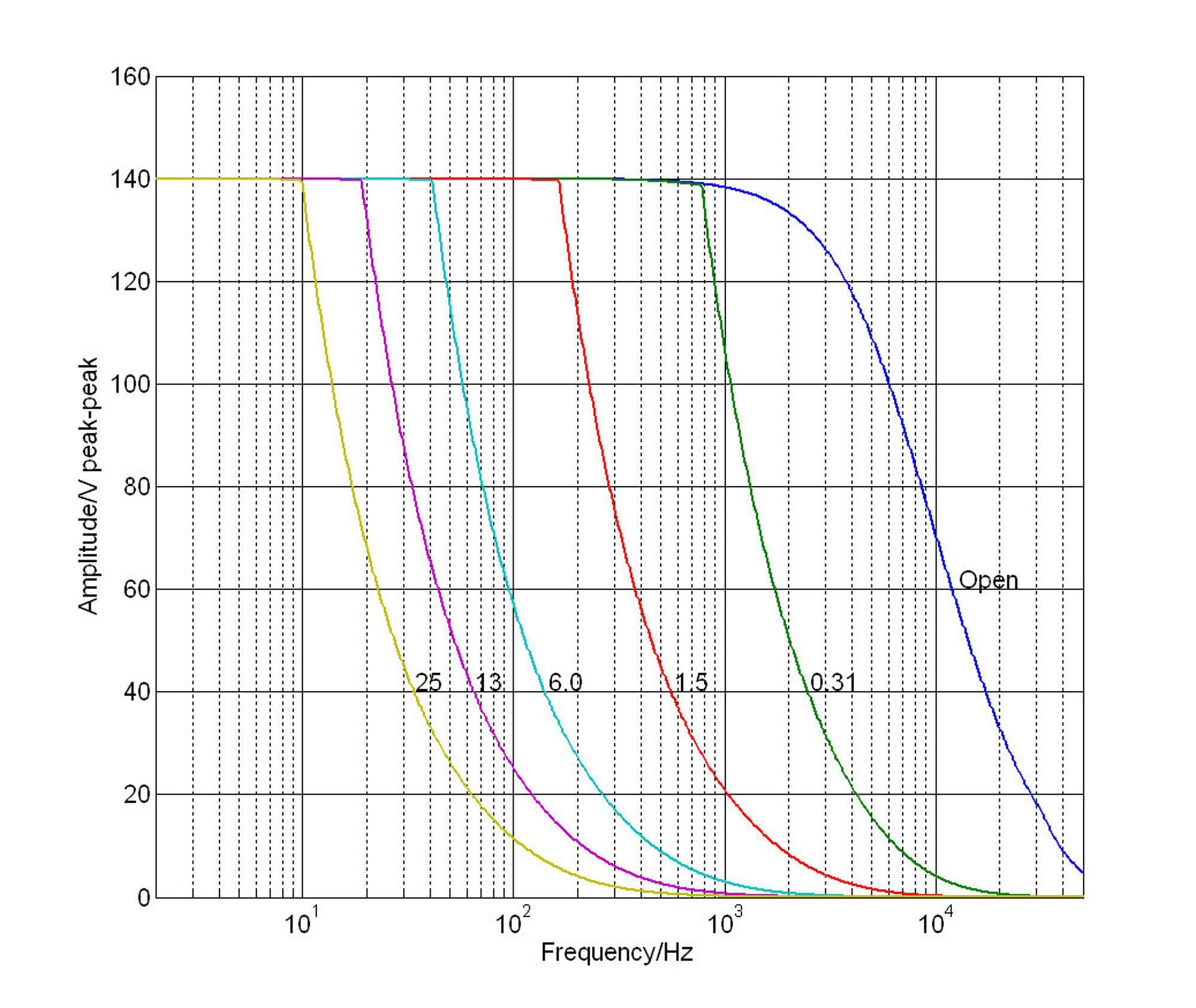

E-503：各种压电陶瓷负载的操作限制（开环），电容值的单位为微法

下载数据表转到规格

数据表

版本/日期

2020-10-07

pdf - 661 KB

版本/日期

2020-10-07

pdf - 665 KB

版本/日期

2020-10-07

pdf - 710 KB

下载

	E-503.00 / E-503.00S
功能	功率放大器
通道	3 / 2

放大器	E-503.00 / E-503.00S
输入电压范围	-2到+12伏
输出电压	-30至130伏（E-503.00S：额外的100 伏固定电压）
每个通道的峰值电流（<5 毫秒）	140毫安
每个通道的平均输出电流（>5 毫秒）	40毫安
电流限制	防短路
电压增益	10 ±0.1
输入阻抗	100 kΩ / 1 nF

接口和操作	E-503.00 / E-503.00S
压电陶瓷连接（电压插座）	LEMO ERA.00.250.CTL
模拟输入/控制输入插座	BNC
直流偏移设置	10转电位计，增加0至10伏至输入电压

其他	E-503.00 / E-503.00S
工作温度范围	5至50摄氏度
过热保护	85摄氏度时停用
尺寸	14HP / 3RU
质量	0.9千克
工作电压	E-500系统
最大功耗	40瓦

Sonderausführungen auf Anfrage

下载数据表转到下载

数据表

版本/日期

2020-10-07

pdf - 661 KB

版本/日期

2020-10-07

pdf - 665 KB

版本/日期

2020-10-07

pdf - 710 KB

下载

文件

Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx

版本/日期

1.2.0 03/2024

pdf - 754 KB

版本/日期

1.2.0 03/2024

pdf - 791 KB

下载

文件

E-500/E-501系列模块化压电控制器：底盘带电源、放大器模块（E-503、E-504、E-505、E-506、E-508）、传感器和伺服控制模块（E-509）、显示和接口模块（E-515、E-517）。

版本/日期

2013-07-11

pdf - 2 MB

English

转到报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

E-503.00

压电放大器模块，3通道，-30至130 伏

添加至报价单从报价单移除

E-503.00S

压电放大器模块，2通道，-30至130 伏 . 定制版本，为S-330、S-340、S-334偏摆反射镜系统而改进，带一个+100伏的固定电压，两种可变电压

添加至报价单从报价单移除

询问定制设计前往报价单
